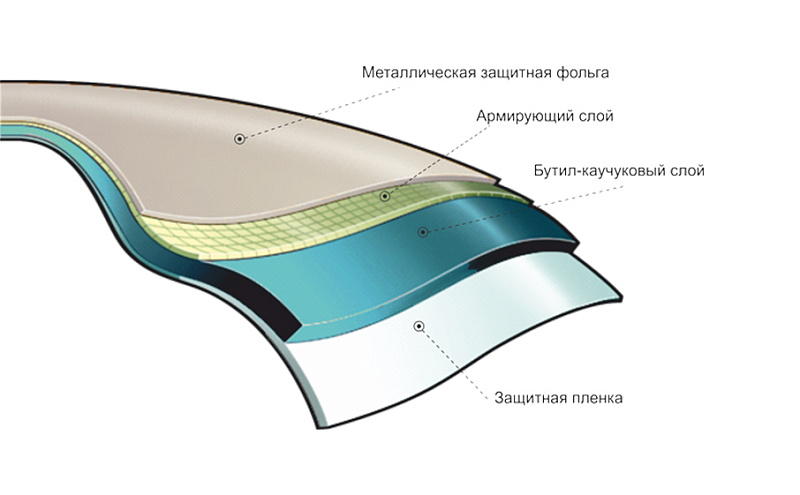

Герметизирующая лента TEGOLA Бутилен Алу Вейв антрацит 0,45 м

Надежная кровля это не только черепица, но и другие правильно подобранные совместимые и грамотно смонтированные комплектующие и материалы.

Любая кровля начинается со стропильной конструкции, соблюдение строительных норм на этом этапе залог долговечности крыши. Стропильная система должна быть установлена со всеми требованиям расчета на несущую способность конструкции здания. Чаще всего используются деревянные стропила 150x50 см, установленные с шагом 60 см. Очень важно, чтобы все деревянные элементы были обработаны специальными составами, предохраняющими конструкцию от увлажнения, биоповреждения и возгорания.

Инструменты для монтажа кровельного покрытия:

• Карандаш;
• Рулетка;
• Метр складной;
• Отбивка;
• Нож с прямым лезвием;
• Нож с крючкообразным лезвием;
• Молоток;
• Строительный пистолет;
• Шпатель для мастики;
• Тепловой строительный фен;
• Ножницы по металлу;
• Шуруповерт.

Монтаж пароизоляционной мембраны

Пароизоляция препятствует проникновению паров теплого влажного воздуха из жилого помещения в структуру кровли, предохраняя утеплитель и основания кровли от увлажнения.

Монтируем пароизоляцию изнутри помещения с внутренней стороны утеплителя, по принципу материалов по воде. Рулон раскатываем параллельно карнизу, начиная от конька.

Пароизоляцию укладываем с нахлестом 10 – 15 см металлизированной стороной внутрь помещения.

Очень важно предусмотреть нахлест мембраны на стену. Фиксацию осуществляем с помощью строительного степлера, а места соединений и нахлеста на конструктивные элементы тщательно герметизируем специальной металлизированной лентой.

Установка утеплителя

Установка утеплителя позволяет обеспечить необходимый тепловой режим внутри здания и предотвратить потерю тепла из жилого помещения. Перед укладкой утеплителя, формируем черновую подшивку внутри помещения, для утепления ската крыш используют минераловатные плиты, толщина слоя для центрального региона России составляет 20 см. Данная цифра зависит от климатического пояса и может меняться от условий окружающий среды и территориального расположения объекта. В тело стропил укладываем плиты теплоизоляции в несколько слоев с разбежкой вертикальных швов, вплотную избегая образование щелей, что бы общий слой составил 15 см.

Далее устанавливаем контрбрус размером 50*50 мм с шагом 60 см, между которым укладываем финальный слой теплоизоляции, толщиной 5 см. Такая двухуровневая укладка материала исключает мостики холода.

Монтаж пародиффузионной мембраны

Пародиффузионная мембрана защищает утеплитель от влаги и пыли, при этом не препятствует выходу водяных поров во внешнюю среду. Укладываем мембрану непосредственно на утеплитель, раскатываем рулон вдоль карниза, параллельно с нахлестом 10-15 см. Необходимо соблюдать выпуск мембраны на 15-20 см за контр утепления здания. Фиксируем пародиффузионный слой строительным степлером, для достижения наилучшего результата нахлесты можно проклеить специальной самоклеющийся лентой.

Устройство вентиляционной камеры

Что бы кровля прослужила долго необходимо обеспечить эффективную вентиляцию подкровельного пространства, она способствует удалению водяного пара, поступающую изнутри помещения и выравнивает температуру по всей поверхности крыши. Для обеспечения вентиляции мансарды необходимо сделать воздушную прослойку не менее 5 см, между утеплителем и основанием кровли. Для этого параллельно стропилам устанавливаем второй ряд контрбруса с сечением 50*50 мм, с шагом 30 см. По карнизу и верхней части кровли, обеспечиваем входные отверстия, с этой целью в брусках через 1,5 -2 метра в шахматном порядке делаем разрывы 5-10 см.

Устройство сплошного основания

Основание под гибкую черепицу выполняем из ориентированной стружечной плиты или фанеры повышенной влагостойкости не менее 9 мм, основание должно быть ровным сухим и чистым. При монтаже основания кровли плиты укладываем в разбежку с зазорами -34 мм. Для компенсации расширения. Листы укладываем параллельного карнизу перепады высоты между плитами не должны превышать 2 мм.

Монтаж фартуков

Фартуки крепим на сплошное основание с выносом 2-3 см, для работы используем саморезы. Фартуки фиксируются с шагом 25-30 см и с нахлестом который обрабатываем герметиком.

Монтаж водосточной системы

Водосточную систему начинаем с креплением крюков желоба, для обеспечения движения воды, придаем желобу уклон не менее 2 мм на один погонный метр. Поэтому перед загибом и установкой крюков на них наносим разметку с учетом уклона желоба.

Начинаем с установки наименьшего и наибольшего крюка. Шаг установки крюков составляет 60 см для стального и 30 см для медного желоба. Крюки желоба рекомендуем врезать в основание и фиксировать саморезами. Перед установкой желоба в нем в соответствии с проектом, с помощью ножовки или ножниц по металлу прорезаем отверстие для воронок, затем подготовленный желоб устанавливаем в крюки и по карнизу над желобом монтируем фартук-капельник. Для крепления элементов водосточных желобов используем соединители желоба с резиновым уплотнителем, сохраняющий герметичность стыков и компенсирующие возможное расширение металла. Торцы желобов закрываем заглушками. Монтаж воронки осуществляется после установки желоба в крюки, переход от воронки желоба к водосточной трубе, с помощью двух универсальных колен, а внизу водосточного стояка устанавливаем отвод трубы. Водосточные трубы располагаем на расстоянии двух трех сантиметров от стены и крепим с помощью специального комплекта (хомут с метизом и декоративная накладка) . Расстояние между хомутами должно составлять не более двух метров.

Гидроизоляция кровли

Для дополнительной гидроизоляции основание кровли необходимо использовать рулонные подкладочные материалы, которые укладываем по всей поверхности кровли, при уклоне скатов до 30 градусов, так и частично при уклоне скатов более 30 градусов. При частичной укладки гидроизоляцию монтируем в ендовах, по карнизу и в местах прилегания к трубам, вентиляционным шахтам и окнам. Также существует вариант комбинированной гидроизоляции кровли если длина скатов более 9 м, отмеряем 7 м от начала конька и монтируем гидроизоляцию на оставшийся участок кровли, а также в местах примыкания ендовых и прочее. Рулон гидроизоляции раскатываем параллельно карнизу, от карниза к коньку с поперечным нахлестом 20 см, и продольным 10 см. Нахлесты герметизируем битумной мастикой.

Устройство ендовы

При укладки гидроизоляционного слоя предусматривается защитный слой шириной не менее 50 см уложенный в ендову. Есть несколько способов укладки черепицы в ендову.

Способ монтажа косичка

Для монтажа способом косичка необходимо выполнить все важные условия.

Равный уклон обоих скатов, при этом черепицу одновременно укладываем на двух скатах и подрезаем ее на противоположный скат. Более распространённый способ монтажа ендовы подрез. Изначально проводим укладку черепицы на скате, имеющим меньший уклон и протяженность. Для этого на прилегающим скате отбиваем линию параллельную оси ендовы. И каждый ряд черепицы заводим за ендову на соседний скат. Подрезая по отбитой ранее линии.

Важный момент зоны ендовы не пробивается гвоздями, и пролегает на 30 см в каждую сторону от ее оси, лепестки черепице лежащие в ендове подрезаем под углом 60 градусов, для обеспечения отбоя воды. Затем приступаем к укладке черепицы на соседнем скате. Имеющим большую протяженность и уклон. Для начала отбиваем линию параллельную оси ендовы на скате, на расстоянии 5-10 см от нее. Начинаем укладку черепицы заводя каждый лист на соседний скат, и обрезая черепицу по обозначенной линии. При выполнении подрезки необходимо подкалывать фанеру. Верхние уголки черепице располагающиеся в ендове так же обрезаем под углом 60 градусов, для обеспечения отбоя воды.

Разметка кровли. При проведении разметки кровли, необходимо действительные ее размеры угол наклона, положение ребер и ендов относительно друг друга.

Для начала определим место положение для базовой горизонтальной оси, как правило это линия расположена в самой широкой части ската и параллельна линии конька. Линию наносим с использованием мелованной отбивки. Середину линии выбираем точку А. На нее на равном расстоянии в лево и вправо примерно по 1.5 м отмечаем точки Б и С. Затем на расстоянии равном двум метрам от точек Б и С находим положение точки Д. Соединив точки А и Д, получаем линию перпендикулярно линию базовой горизонтальной оси. По отношению к этим линиям наносим горизонтальную и вертикальную разметку, расстояние между линиями диктуется выбранной модели черепицы, в более подробной инструкции есть на каждой упаковке.

Монтаж черепицы

После разметки черепицы можно начать монтаж. Для формирования начального ряда используют гонты черепицы. Обрезаем лепестки по точкам выреза. При этом нижний край начального ряда располагаем на расстоянии не белее 1 см, от края карнизного свеса. Начальный ряд, укладываем по обе стороны от контрольной вертикальной линии. Фиксируем листы черепицы гвоздями по верхней кромке и битумной мастикой по нижнему краю. Далее производим укладку остальных рядом черепице в соответствии с инструкцией определенной модели. Гибкую черепицу крепим кровельными ершенными гвоздями длиной 25-35 мм с диаметром не менее 3 мм и диаметром шляпки не менее 9 мм. Черепицу с металлическим покрытием крепим гвоздями из нержавеющей стали.

Каждый гонт черепицы крепим 4 гвоздями таким образом что бы гвоздь прошивал и верхний край нижележащего листа черепицы. При укладки черепицы на скаты с уклоном более 60 градусов, верхние углы гонта, необходимо закрепить двумя дополнительными гвоздями.

Коньковые элементы нарезаем непосредственно из черепицы, укладку коньковых элементов производим по преимущественному направлению ветра. Элементы укладываем внахлест и фиксируем двумя гвоздями каждый элемент, а так же герметизируем битумной мастикой. Для наилучшего прилегания и гибкости, нижнюю сторону конькового элемента, рекомендуем прогреть тепловым строительным феном.

Элементы вентиляции

Вентиляционные элементы представлены аэраторами, вентиляционными решетками, колпаками на башню, вентиляционным коньком.

Монтаж вентиляционного конька

Для устройства вентиляционного конька основания кровли не доводим до его линии, оставляя ширину 10 см. Затем монтируем бруски с сечением 50*50 см с шагом 30 см вдоль него в шахматном порядке или поперек. Монтируем фартук и крепим сетку от насекомых. На бруски устанавливаем ОСП или фанеру повышенной влагостойкости, затем торцы получившихся малых скатов из осп или фанерой покрываем фартуком и покрываем всю поверхность черепицей.

Монтаж аэратора «Специальный»

Устанавливается на скатах с уклоном от 20 до 60 градусов. Монтаж аэратора начинаем с прорезания сплошного отверстия, которое закрываем сеткой от насекомых. По периметру отверстия наносим битумную мастику и устанавливаем аэратор который фиксируем гвоздями. Верхнюю и боковую подошвы корпуса аэратора обрабатываем мастикой и закрываем листом черепицы заранее с прорезанными отверстиями. Завершаем монтаж аэратора фиксацией крышки.

Монтаж проходных элементов

При монтаже проходных элементов на готовую кровлю делаем разметку с помощью входящего в комплект бумажного шаблона. По сделанной разметке вырезаем черепицу и делаем отверстие в сплошном основании. Отверстие закрываем сеткой от насекомых. Проходной элемент с обратной стороны, промазываем битумной мастикой и крепим в уже готовых местах саморезами. В завершении устанавливаем вентиляционные трубы, проходные элементы также можно монтировать в процессе укладки черепицы.

Примыкание к стене или к трубе

Примыкание кровли к трубе или стене можно выполнить по принципу врезки или наложения.

В первом случае «принцип резки» поверхности примыкания делаем штрабу глубиной 2 см, ее заполняем герметиком, куда заводим верхний пристенный фартук. Нижний угловой фартук, можем монтировать как на черепицу, так и на нее соблюдая принцип монтажа «По воде».

Все стыки соединения фартука со стеной обрабатываем силиконовым герметиком.

При монтаже по принципу наложения верхний фартук крепим непосредственно к стене, трубе при помощи самореза с дюбелем и защитным колпачком. Также возможно оформление примыкания с помощью одинарного фартука. В этом случае гидроизоляционную мембрану и черепицу заводим на 20-30 см на стену и верхний край материалов закрываем сверху фартуком.

Монтаж мансардного окна

При формировании отверстия для монтажа мансардного окна важно принять во внимание, что над окном должен располагаться ряд необрезной черепицы. Монтаж осуществляется в соответствии с требованиями производителя. С внешней стороны вокруг оконной коробки, фиксируем слой гидроизоляции. На верхней и боковые оклады черепицу фиксируем по верх а нижний оклад устанавливаем на черепицу, сохраняя принцип монтажа по воде.

Монтаж колпака на трубу

На трубу устанавливаем заранее склепанный и собранный в короб фартук. Карандашом на поверхности трубы через просверленные отверстия делаем засечки. Далее в верхней плоскости трубы по отметкам, просверливаем отверстия под анкеры и устанавливаем под них. Затем на трубу устанавливаем короб и на него крышку колпака с кронштейнами. Отверстия в кронштейнах совмещаем с отверстиями в коробе и закрепляем колпак при помощи болтов.

Подшивка карнизных и фронтовых свесов

Подшивку фронтонных и карнизных свесов как правило выполняют с помощью перфорированных софитов. Которые обеспечивают бесприпятсвенный приток воздуха в подкровельное пространство а также помогают создать законченный вид свеса.

Установка снегозадержателей

Снегозадержатели предотвращают лавина образный исход снега, защищают водосточную систему, фасад здания, а также имущество владельцев от возможных повреждений при сходе снега. В зависимости от модели черепицы Tegola и от уклона ската кровли, существует несколько вариантов установки системы снегозадержания.

Замены поврежденного участка кровли

При повреждении фрагментов гибкой черепицы очень просто заменить отдельный участок.

Для этого при помощи строительного фена, разогреваем, а за тем отгибаем расположенный вокруг повреждения лепестки черепицы. С помощью ножа вырезаем поврежденную деталь. Выкраиваем новый фрагмент из нового гонта, наносим мастику, и монтируем новый фрагмент, закрепляя его двумя гвоздями. Возвращаем отогнутые лепестки на место, прижимая их к поверхности. Инструкция по укладке

Каждый продукт Tegola снабжен подробной инструкцией по монтажу, а профессиональная техническая группа, готова дать полную консультацию по всем вопросам.

Особенности работы

Существует несколько особенностей в работе с черепицей с металлическим покрытием, которое требует особого внимания. Среднедневная температура укладки черепицы должна быть не менее +10 градусов. Для черепицы с металлическим покрытием применяем специальные ершеные гвозди из нержавеющий стали, с диаметром шляпки не менее 9 мм. Во избежание повреждений черепицы по всех поверхности кровли, устанавливаем систему снегозадержание, передвигаться по материалу рекомендуется только в обуви на резиновой мягкой подошве, а все работы выполнять в перчатках.

Для черепицы с базальтовым гранулятом, минимальный температурный режим -10 градусов.

Гибкая черепица Tagola – это качественный технологичный надежный кровельный материал, получивший признания в 70 странах мира на 5 континентах.

Уникальные технологии Tegola помогут сделать ваш дом особенным и уютным.
