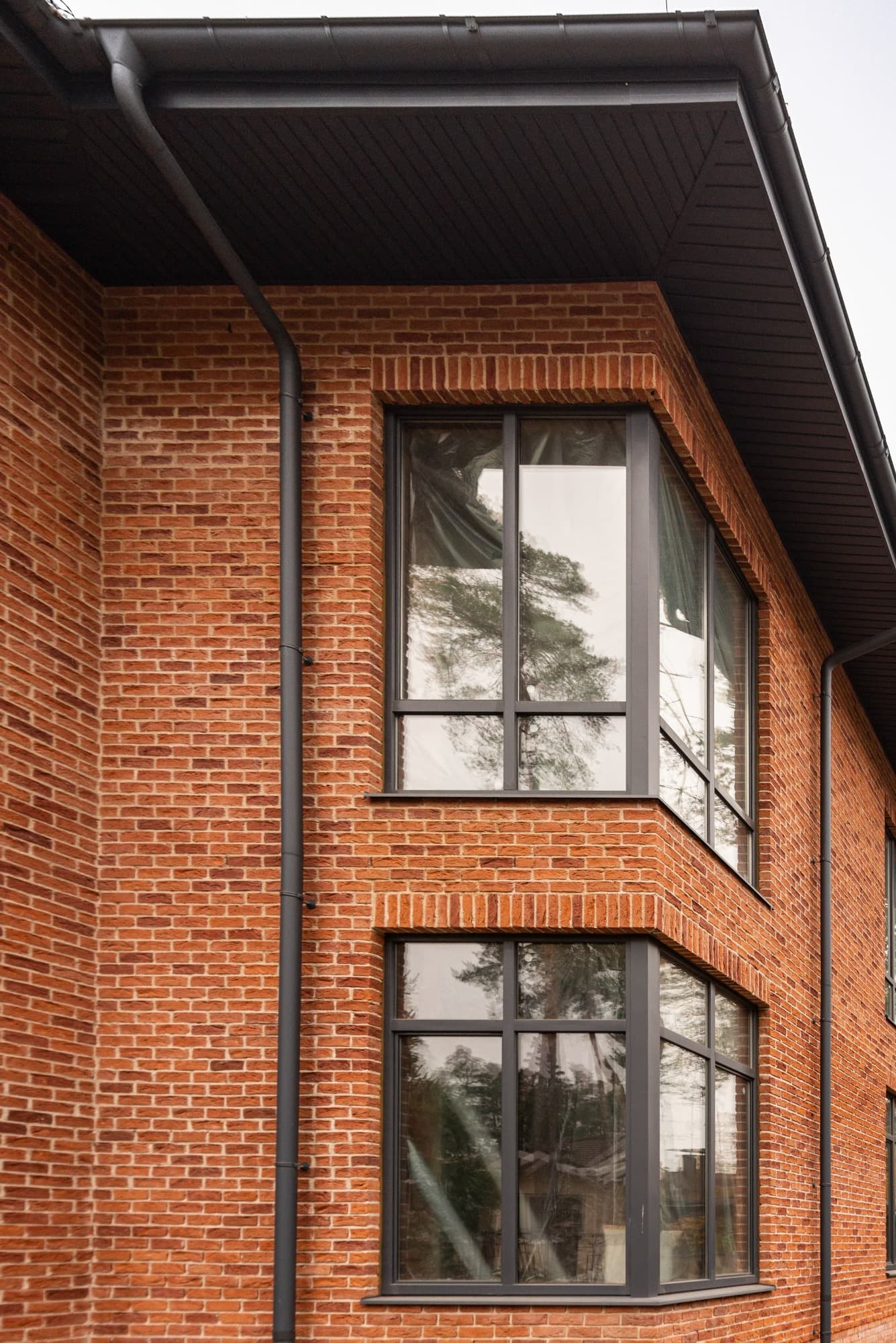

Система Baut для перемычки с вертикальной кладкой
Описание

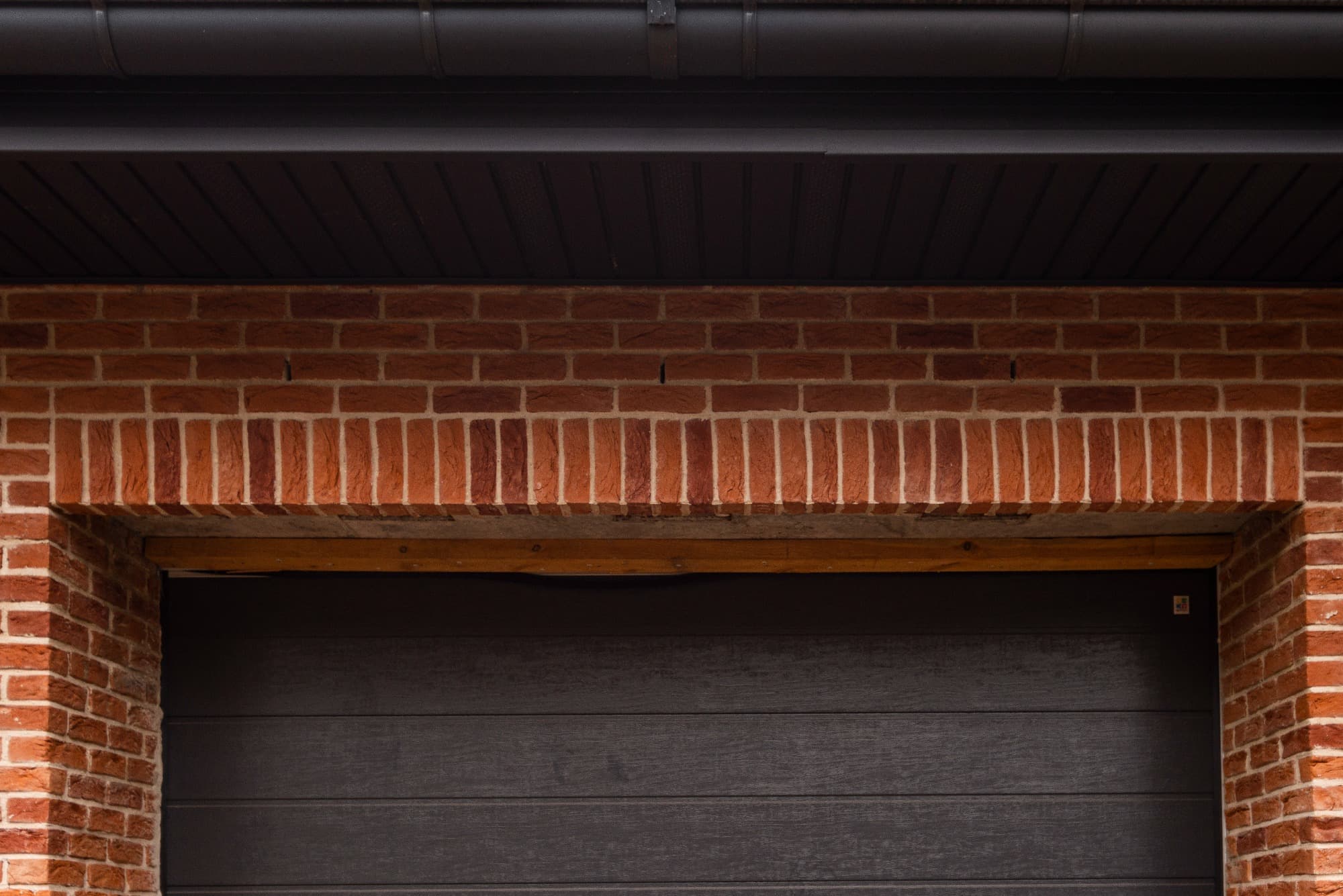

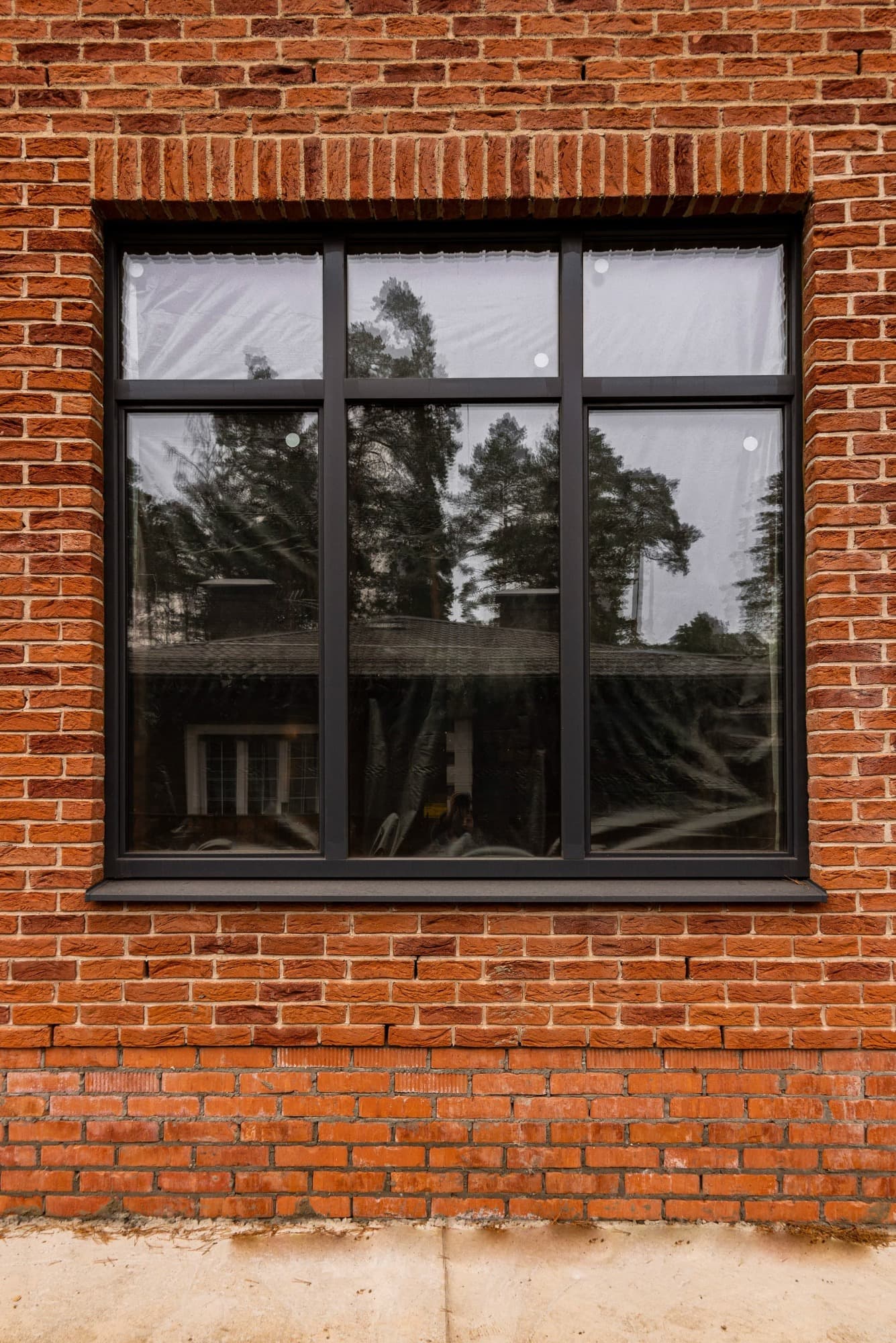

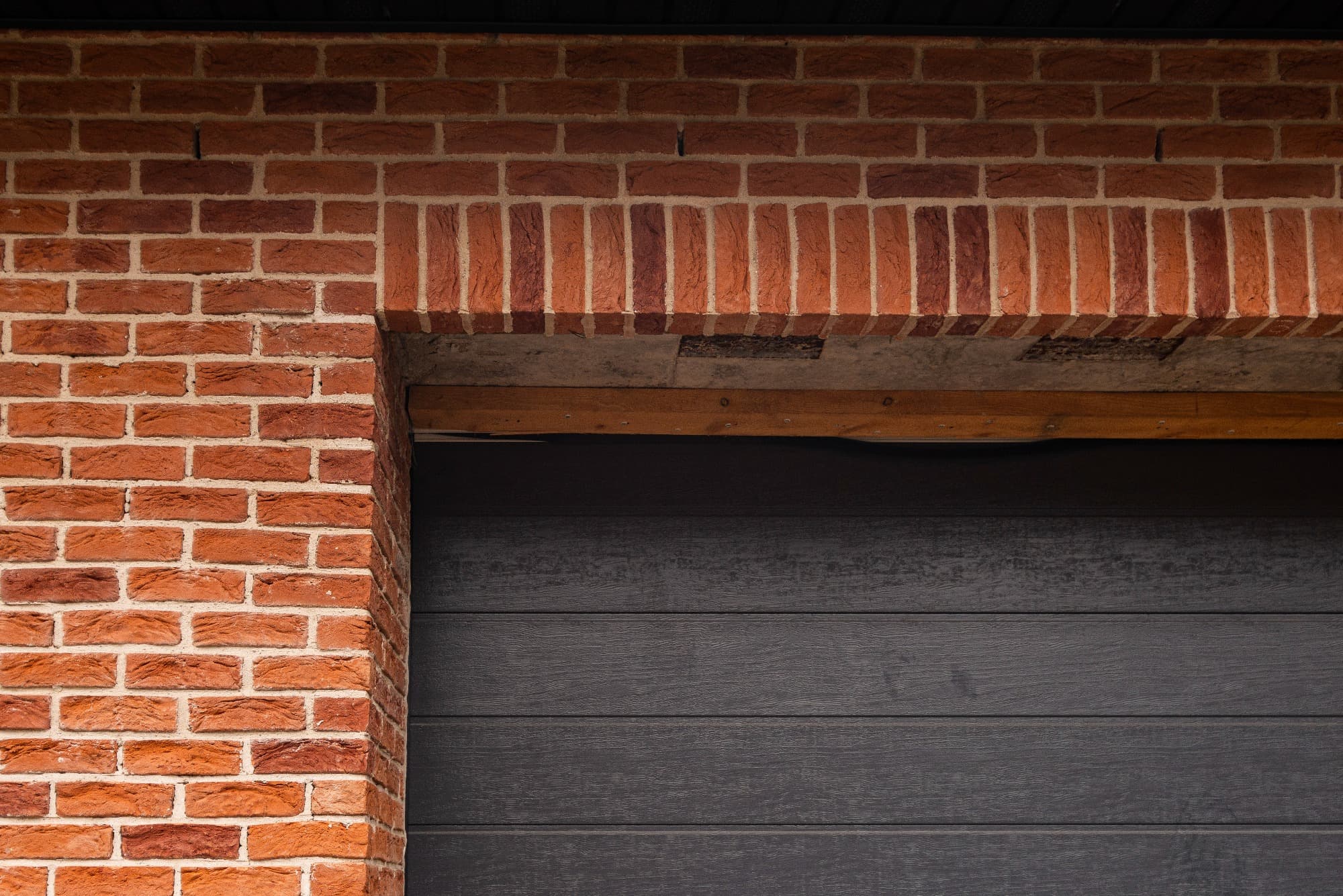

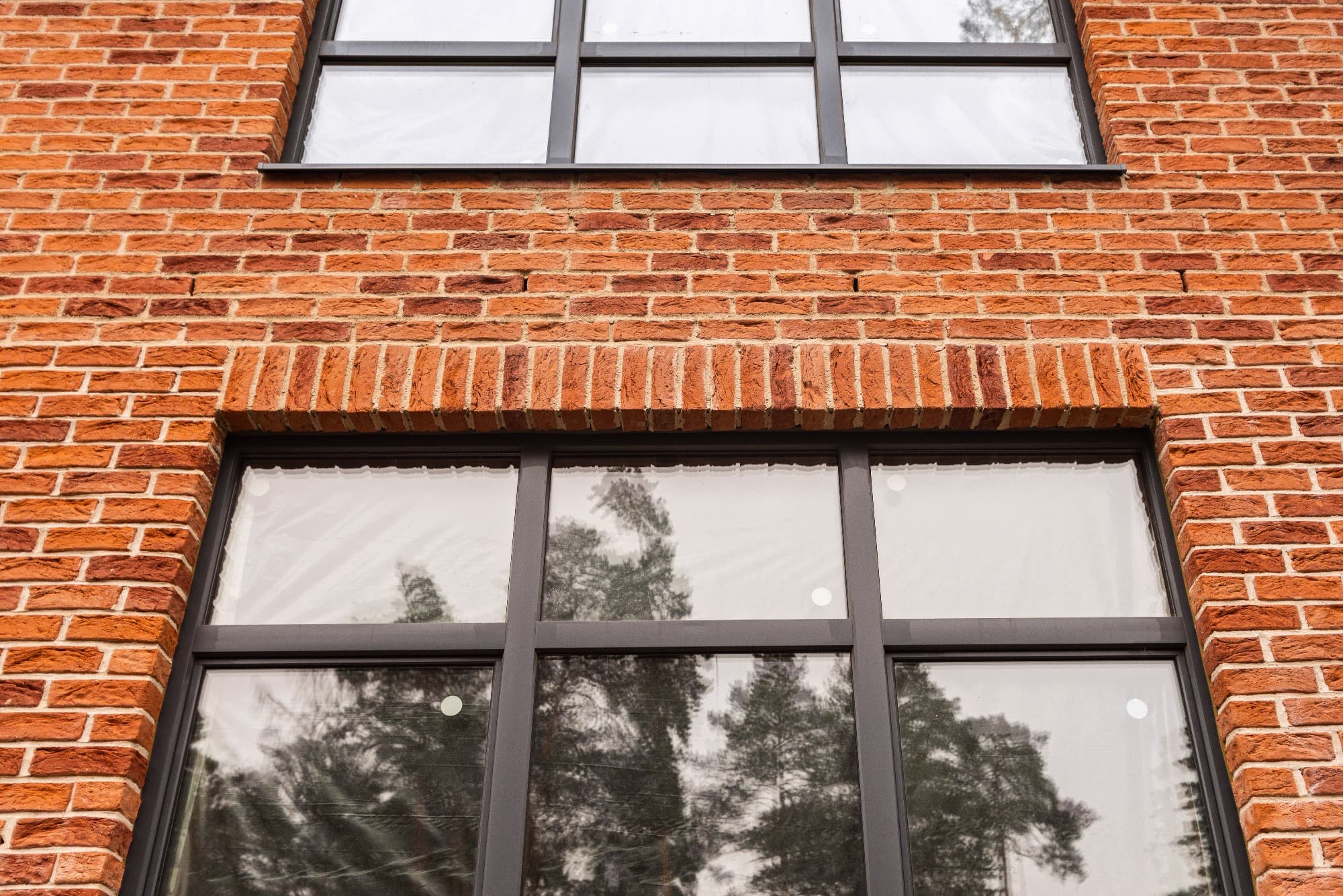

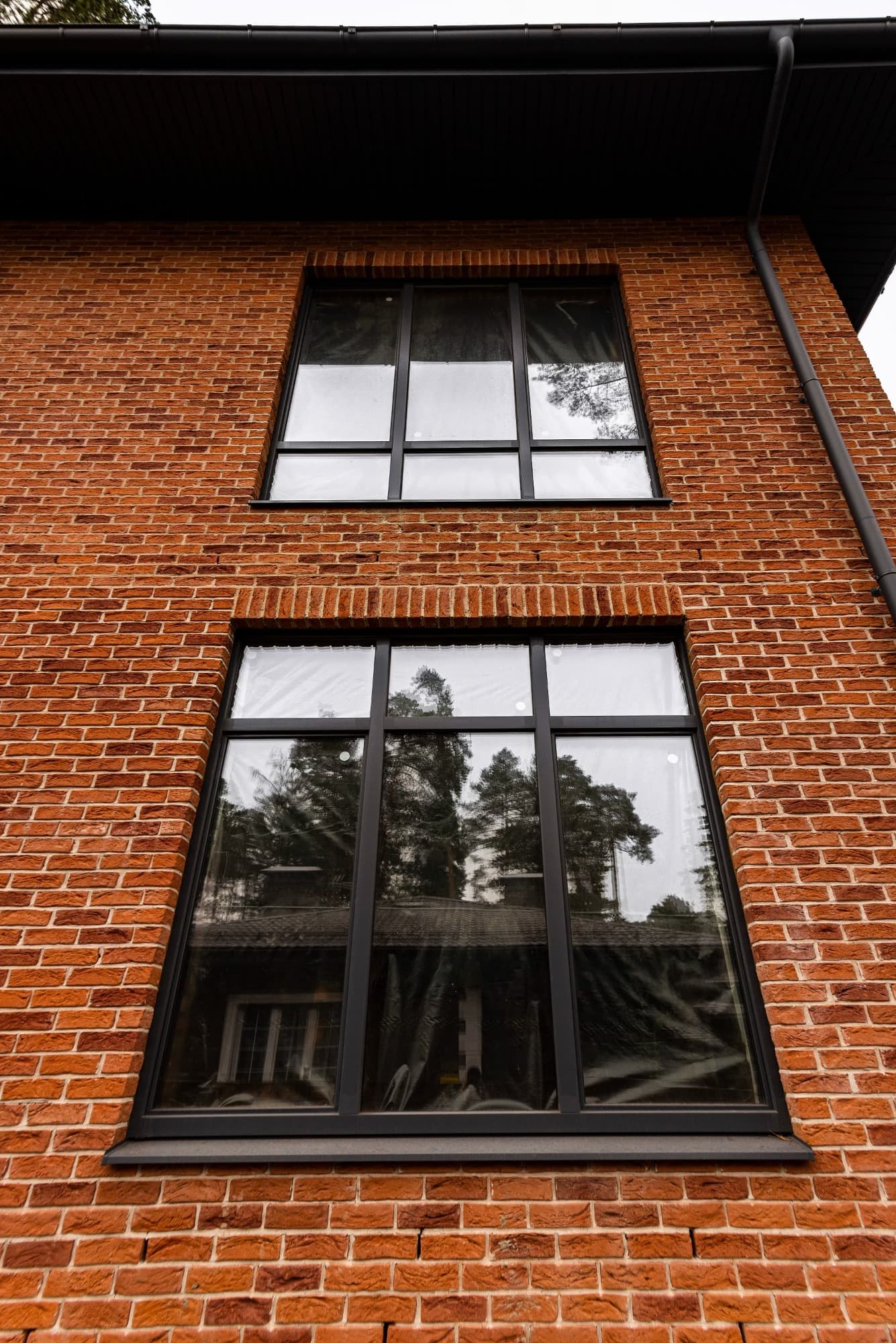

Вертикальная кладка
Перемычка состоит минимум из трех рядов кирпичной облицовочной кладки на традиционном растворе первый из которых уложен вертикально, а два других - горизонтально. Если облицовочный кирпич щелевой или пустотелый, вертикальная кладка перемычки позволяет скрыть отверстия в кирпиче.
Для выполнения работы требуются хомуты SK 50-170, SU 50-45, арматура Murfor RND/Z-50, кронштейны GSP, KP-M.
Начинаться и заканчиваться перемычка должна целым кирпичом. Для этого необходимо разложить кирпичи первого ряда на опалубке насухо регулируя толщину растворного шва. Затем отметить положение кирпичей на опалубке. Вести кладку строго придерживаясь отметкам на опалубке.
Для достижения номинальной прочности, рекомендуется увлажнять кладку до 2 недель. Марка раствора должна быть не менее 100.
Монтаж кирпичной перемычки до 2 м в вертикальной кладке
Перемычки до 2 м выполняются только с хомутами и арматурой. При больших проемах возникает опасность прогиба перемычки и даже ее разрушения. Во избежание этого, в дополнение к хомутам и арматуре следует также применять кронштейны.
Сооружение опалубки
На опалубке расставляются кирпичи и отмечаются. Кирпичей в перемычке должно быть целое количество
Раствор не доходит до низа кирпича примерно 2 см. После монтажа перемычки и снятия опалубки, швы заделываются

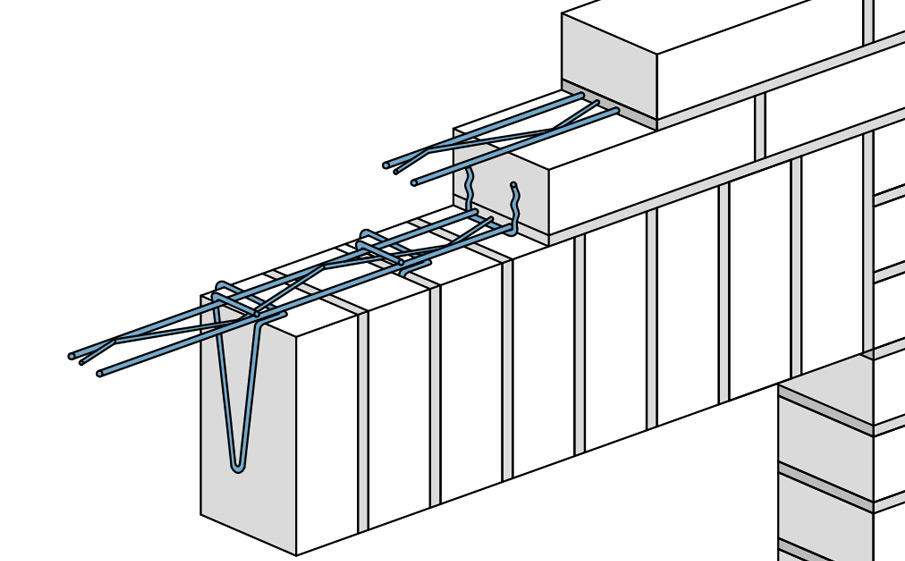

Хомуты SK 50-170 располагаются в каждом втором вертикальном шве первого ряда кладки
Арматура Murfor RND/Z-50 заводится в пазы на хомутах
Арматура выходит за грани проема не менее 250 мм в обе стороны
Хомуты SU 50-45 в каждом втором вертикальном шве второго ряда
Арматура Murfor RND/Z-50 во втором ряду кладки. Далее по высоте 1 арматура каждые 300...500 мм
Опалубка демонтируется через 2 недели

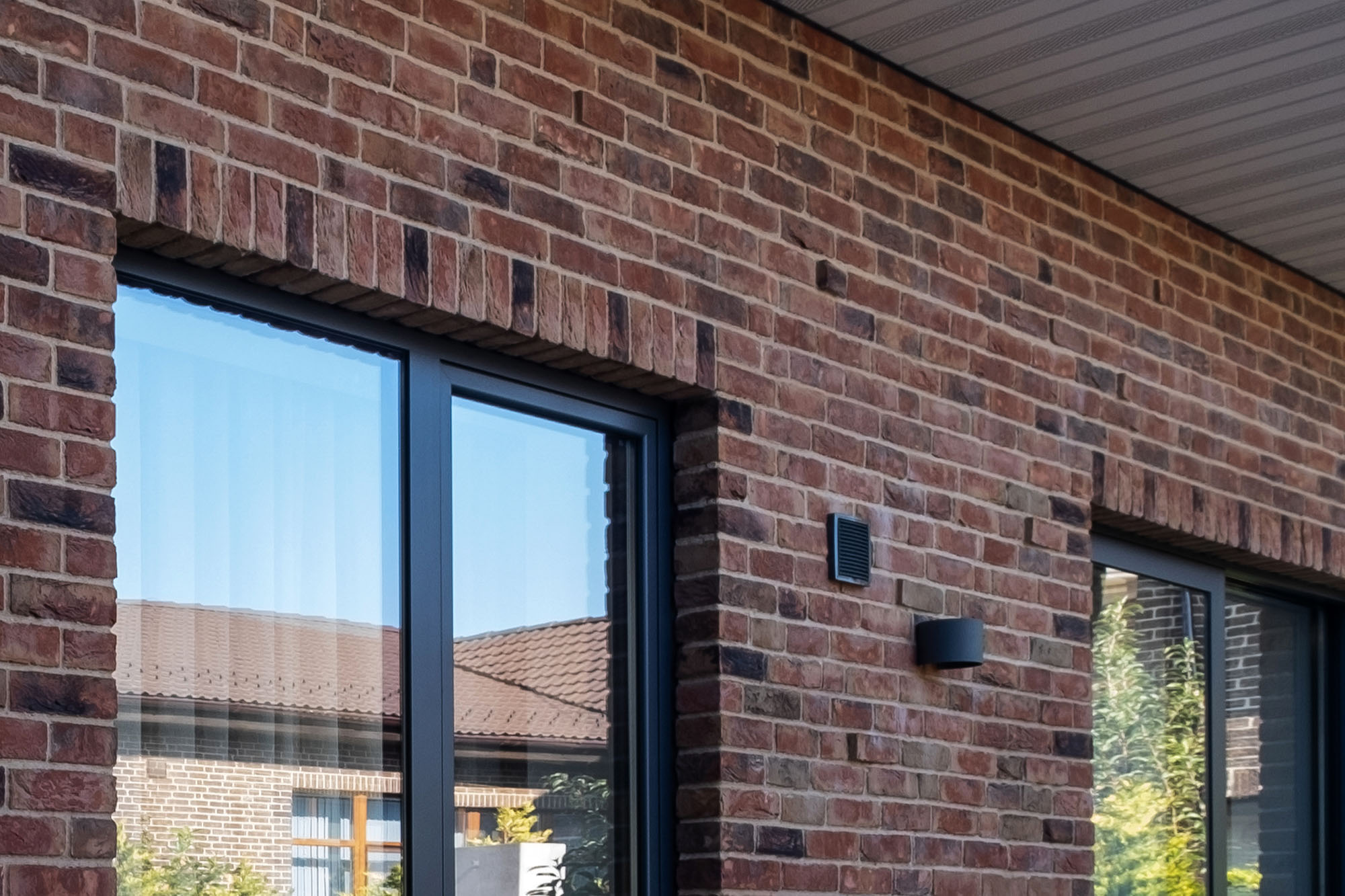

Особенности конструктива:
- Длина более 8 метров.
- 3D-кладка начинается со второго ряда.
- Перемычка полностью выполнена из пустотелого кирпича.
